江苏常州行车行吊销售厂家抓斗行车行吊的工作原理
抓斗行车行吊属于桥式起重机的一种，核心区别是把吊钩换成抓斗，依靠两套卷扬机构协同动作，控制抓斗张开、闭合、起升下降，再配合大车、小车移动，完成散料抓取、转运、卸料作业，主要分为钢丝绳机械抓斗和液压抓斗两大类。

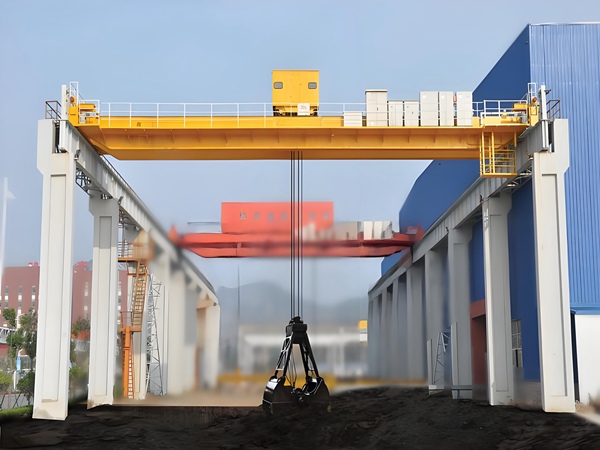

一、钢丝绳机械抓斗工作原理
整机拥有独立的起升卷扬和开闭卷扬两套钢丝绳卷筒。起升绳承担抓斗整体重量，开闭绳专门控制抓斗斗瓣开合。
抓斗张开落料过程，起升卷扬保持受力，开闭卷扬放出钢丝绳，抓斗斗瓣依靠自重向下打开。
下放接触物料，两套卷筒继续放绳，抓斗完全落到料堆表面。
抓取物料过程，开闭卷扬收紧钢丝绳，拉动抓斗上颚向下合拢，斗瓣闭合把物料包裹在斗腔内；这个阶段起升卷扬跟随同步收绳，维持两根钢丝绳受力均衡，避免单根钢丝绳过载。
满斗起升，起升卷扬与开闭卷扬同步向上收绳，抓斗保持闭合状态，带着物料整体抬升。
转运移位，大车做纵向行走，小车做横向移动，把抓斗运送到卸料位置。
卸料过程，起升卷扬维持负载，开闭卷扬释放钢丝绳，抓斗斗瓣张开，物料依靠自重倾泻落下完成卸料。
整套动作循环往复，不断完成取料、转运、卸料。两套卷扬的速度配合是关键，如果不同步，会出现钢丝绳松紧不一、抓斗倾斜、撒料现象。电控变频机型可以调节两套卷扬的速度，改善协同效果。

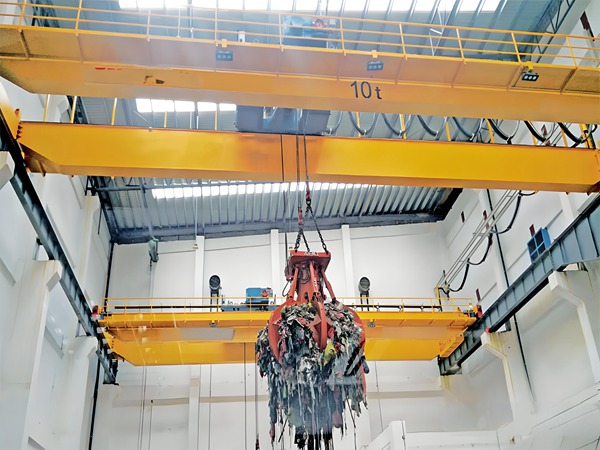

二、液压抓斗行车工作原理
液压抓斗不再依靠开闭钢丝绳实现斗瓣开合，起升卷扬只负责抓斗整体的上升与下降。抓斗本体自带液压油缸，行车小车上配置液压站，油管随抓斗升降一起收放。
下放抓斗落到料堆，起升卷扬停止动作，液压站输出压力油驱动油缸伸缩，油缸推动斗瓣闭合压紧物料完成抓取。
起升卷扬抬升满斗抓斗，大车小车移动到位之后，液压换向，油缸反向动作打开斗瓣卸料。
液压抓斗的闭合力由液压压力决定，不受自重约束，面对粘性物料抓取效果更好；需要做好油管防护，防止拖拽磨损漏油。
三、整机行走机构原理
大车沿厂房两侧轨道纵向行进，小车沿着主梁轨道横向移动，起升机构带动抓斗垂直升降。三个方向运动互相配合，实现料库范围内任意点位作业。很多抓斗行车配备变频控制系统，减小启停冲击，选配电子防摇降低抓斗摆动。
四、安全控制逻辑原理
载荷限制器实时监测总重量，防止超斗过载作业；行程限位控制抓斗上升下降极限位置；松绳保护检测钢丝绳松弛状态，当抓斗贴地之后钢丝绳松脱，立刻停止卷筒继续放绳，避免钢丝绳乱绳缠绕。智能化版本增加料位检测、远程控制，半自动模式下自动完成部分抓取循环动作。
五、简单区分两种抓斗核心差异
钢丝绳抓斗，开合力量主要依靠抓斗自身自重，松散物料抓取稳定，遇到粘稠物料抓满率有限。
液压抓斗，依靠油缸提供闭合力，抓取粘性废渣、生活垃圾优势明显，日常要维护液压管路与密封件。
