湖北鄂州门式起重机厂家20吨龙门吊技术参数详解
来源:卫华起重 发布时间: 2026-05-26
湖北鄂州门式起重机厂家13253557957主要生产行车行吊、龙门吊、欧式行车、门式起重机、港口起重机、提梁机设备。
湖北鄂州门式起重机销售厂家介绍20 吨龙门吊全套标准技术参数详解
一、基础额定参数
额定起重量：主钩20t，可选配副钩 5t/10t
工作级别
普通工况：A4
预制场 / 高频重载：A5
连续重工：A6
适用环境：室外露天、预制场、钢材市场、料场、路桥工地
工作制度：8 小时工作制，环境温度 - 20℃~+40℃
二、跨度参数（常用主流跨度）
常用跨度：16m、18m、20m、22m、25m、30m
轨距：大车轨道中心距 = 设备跨度
有效悬臂：两端各伸出3~6m（按需定制）
三、起升高度参数
室内厂房：H=6m、9m、12m
室外工地标准：H=15m、18m、20m
最低起升、最高限位均设双重限位保护
四、运行速度标准
主钩起升速度
常规：7.2m/min
慢速精准型：3.5~4.5m/min
小车运行速度：20~25m/min
大车行走速度：30~40m/min
高配：全机构变频调速，启停平稳无冲击
五、结构形式分类及参数

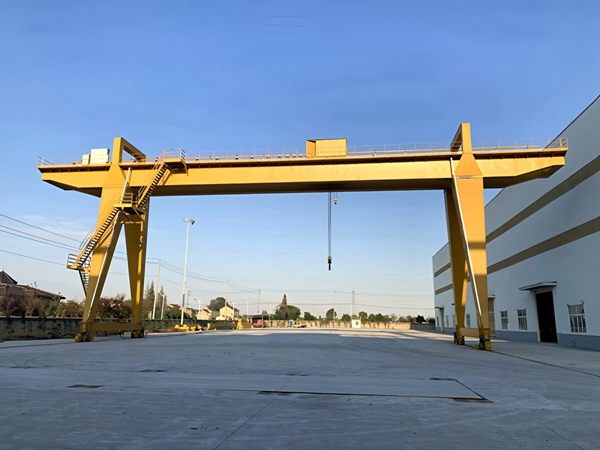

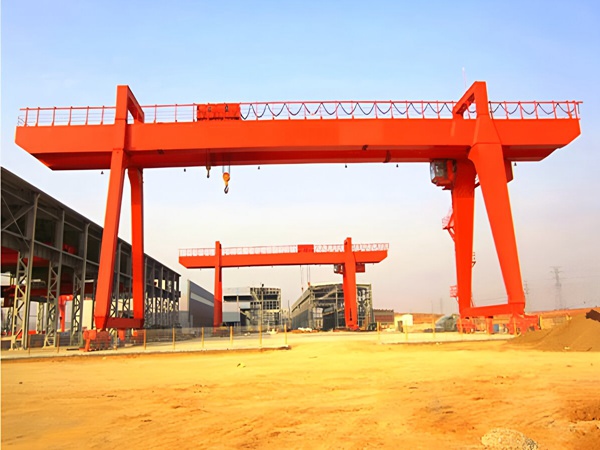

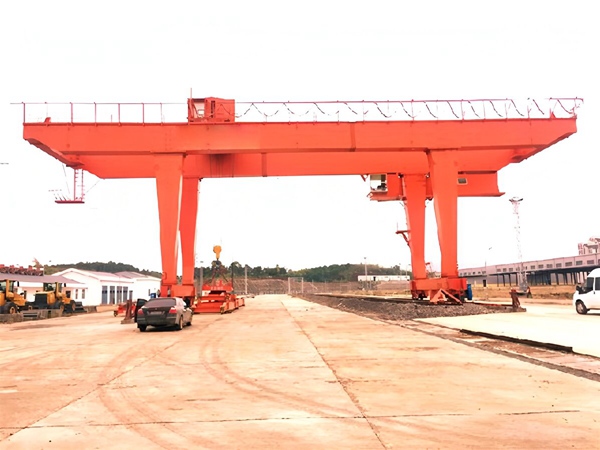

1. MG 型双梁 20 吨龙门吊（工地主力）
主梁形式：箱型焊接主梁，刚性大、抗下挠
支腿形式：U 型、O 型、八字支腿
自重：跨度 20m 约28~35 吨
承载能力强，适合梁板、钢材、重型构件吊运

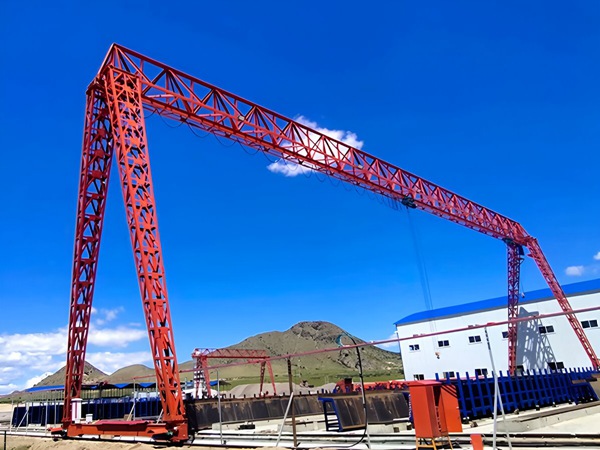

2. MHS 单梁花架 20 吨龙门吊
主梁：花架桁架结构
优点：自重轻、抗风好、造价低
缺点：刚性弱，不适合长期高频重载
六、驱动机构参数
起升机构
配置：三合一减速机 + 绕线转子电机 / 变频电机
制动：电磁盘式制动器，断电自锁
小车横行机构
双轮驱动，四轮承载，耐磨铸钢车轮
大车行走机构
单侧双驱动 / 四轮驱动，同步行走
标配软启动、变频纠偏，防止跑偏啃轨
七、电机功率参考（20 吨标配）
主起升电机：30KW
小车运行电机：2×4.5KW
大车运行电机：4×7.5KW
总装机功率：约55~65KW
八、安全保护装置（国标标配）
超载限制器（必装）
起升上下极限限位
小车左右行程限位
大车前后行程限位 + 缓冲器
紧急停止按钮
大车防风夹轨器、轨道止挡
防雨电气柜、室外防水电机
漏电保护、过载、缺相保护
九、行走轨道配套参数
推荐钢轨型号：38kg/m、43kg/m
大车车轮直径：φ400mm~φ450mm
轮压：单侧最大轮压 ≤22t，方便场地基础施工
十、供电方式
室外首选：电缆卷筒供电
厂区固定场地：滑触线供电
电压标准：三相 380V 50Hz
十一、使用性能特点
整机整体焊接退火处理，不易变形
主梁挠度符合国标，满载下垂量≤跨度 1/1000
室外机型加强抗风设计，可配风速仪
操控方式：驾驶室操作 + 无线遥控双用
可做高低腿、偏挂、全包厢、防爆定制
十二、适用场景
桥梁预制场、箱梁模板吊运
钢结构厂房、重型钢材堆场
水利工程、大件设备装卸
码头货场、厂区重型物料转运
湖北鄂州门式起重机生产厂家简易选型速记
轻载露天选花架单梁 20 吨
重载高频长期用双梁箱型 20 吨 A5 级
大跨度高起升必须双梁加固型
